PN公稱通徑

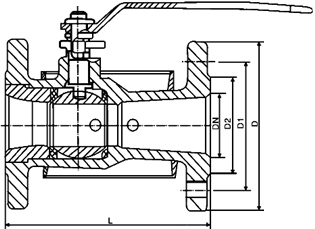

DN | 外形及連接尺寸/mm | | L | D | D1 | D2 | b-f | Z-?d |
| 16 | 15 | 140 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 |
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4-14 |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ |
氣動保溫球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體和內件材料、使用介質、工作溫度、保溫加熱流體入口、出口及排泄口連接形式等，本產品閥體結構型式有一片式和二片式兩種。
