PN公稱尺寸
DN | 結構長度/mm | 公稱壓力
PN | 公稱尺寸
DN | 結構長度/mm | | L1 | L2 | L1 | L2 |
| 150 | 1 ? | 124 | 124 | 150 | 10 | 297 | 330 |
| 2 | 124 | 178 | 12 | 338 | 356 |
| 2 ? | 145 | 190 | 14 | 366 | 430 |
| 3 | 165 | 203 | 16 | 381 | 530 |
| 4 | 194 | 229 | 18 | 430 | 580 |
| 5 | 213 | 254 | 20 | 502 | 630 |
| 6 | 229 | 267 | 24 | 570 | 800 |
| 8 | 243 | 292 | 28 | 660 | 900 |
| 表中L1和L2分別為短、長系列的結構長度，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ |

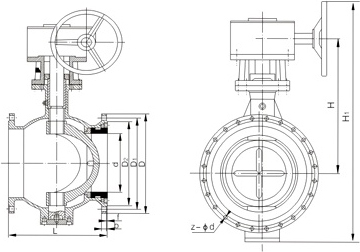

Inconel600偏心半球閥結構圖
本產品材質還可選用Inconel 625、Incoloy 825、Incoloy 800、Incoloy 800H或ASTM A494 CU5MCuC、ASTM A494 CW6MC等。如果你需訂購我廠偏心半球閥產品，咨詢時煩請說明型號、公稱壓力、公稱尺寸、使用介質、工作溫度等。
